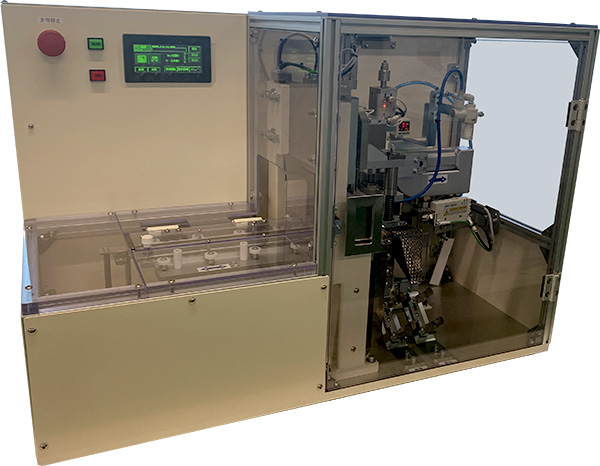

国内製パッド裁断用スリッター
イムノクロマト法を原理とする検査試薬は、新型コロナやインフルエンザなどの感染症、妊娠検査等に代表される臨床検査分野のほか、現在では食品検査、環境検査、動物用検査などいろいろな分野で幅広く利用されています。
イムノクロマト法試薬の開発やバッチ生産では、各部材を短冊状に裁断して使用します。しかしながらシート状部材からの短冊状部材の裁断は、煩雑なうえ裁断幅のばらつきが不良の原因となる場合があります。
本製品は、これらの裁断を簡単かつ正確に行うために設計された専用スリッティングモジュールで、様々な裁断幅を必要とする開発段階や多品種少量生産に最適です。
製品概要

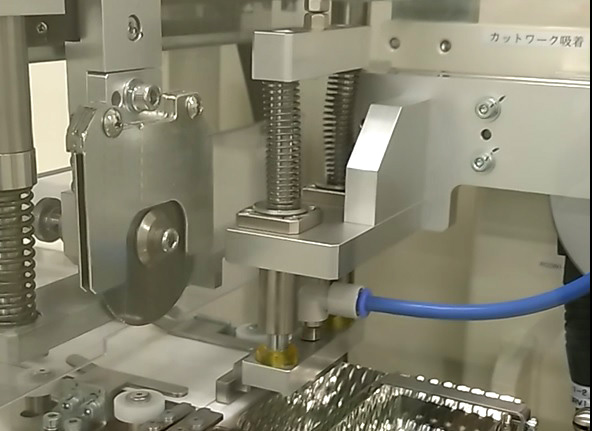

- ● 丸刃の往復によりシート部材から短冊状部材を裁断します
- ● カット幅を校正できるキャリブレーション機能を搭載しています
- ● 日本語操作パネルによる簡単な操作
- ● 刃の脱着が容易でメンテナンス性に優れています
- ● インターロック機構付き安全カバーを装備しています
- ● 静電気除去ユニット搭載により、静電気による裁断後のサンプルの滞留を防ぎます
- ● 各種オプション・センサーの追加により、ご希望の仕様へカスタマイズが可能
仕様/ラインナップ
| 型式 | カスタムシートスリッター |
|---|---|
| スリッターナイフ（丸刃） | 工業用丸刃 |
| 裁断可能シート幅 | 40㎜ ～ 320mm ※仕様により異なります。 |
| 裁断速度 | 5～10cm／秒 ※裁断ワークにより異なります。 |
| 裁断幅 | 1～100,000mm （0.1mm単位） |
| 裁断精度 | ±0.25mm または ±0.05% （裁断幅500mm以上の場合） |
| オペレーション | 日本語操作パネル |
| 本体サイズ（W×D×H） | 仕様により異なります。 |
| 本体重量 | 仕様により異なります。 |
| 必要電源 | 100V15A |
| その他の必要動力源 | 加圧エアー（0.5Mpa） |
| オプション | 部材ガイド，静電気除去システム，エッジセンサー，その他カスタム対応可能 |
